GENEL TANITIM

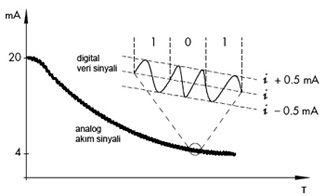

HART (Highway Addressable Remote Transducer) iletişim standartı, Bell 202 Frekans Ötelemeli Kodlama (FSK) standartını kullanarak sayısal veri sinyallerini 4-20 mA analog akım döngüleri üzerine aşağıdaki şekilde gösterildiği gibi bindirir. HART, 4-20 mA sinyalini bozmadan 1200 bps hızında haberleşir ve bir HART master cihazın akıllı bir saha enstrümanı ile veri alış verişine izin verir.






Birincil ölçüm değeri, mevcut en hızlı ve güvenilir standart olan 4-20 mA analog akım döngüsü tarafından iletilir. Sayısal veri iletimi ise cihaz durumu, diyagnostik bilgileri, ek olarak ölçülen veya hesaplanan değerler gibi ek bilgilerin iletimi için kullanılır. Analog ve sayısal veriler içeren HART iletişimi, kurulumu ve kullanımı son derece kolay, düşük maliyetli ve güvenilir komple bir iletişim çözümü sağlamaktadır.



HART iletişim standartı, aynı anda birincil ve ikincil master cihazların erişimine izin veren master / slave tipi bir protokolü kullanır. Böylelike, portatif el cihazları ile sisteme dahil olup geçici izlemeler ve ayarlar yapmak mümkündür.



Sadece sayısal iletişimin mümkün olduğu çok cihazlı (multi-drop) HART BUS modunun yanında, hem analog hem de sayısal veri letimine izin veren karşılıklı (peer-to-peer) HART modu olmak üzere iki çalışma modu kullanımı mümkündür.





Kullanımınıza sunduğumuz HART çevirici ve bus geçitleri HART standartları ile tam uyumluluk gösterir. Çok cihazlı (multi-drop) HART BUS ve karşılıklı (peer-to-peer) HART bağlantı modları desteklenmektedir. Cihazlarımız ile birlikte ücretsiz verilen kurulum ve test yazılımlarını kullanarak  sistem ayarlarını yapmak ve iletişimi test etmek son derece kolaydır. USB arabirimli çeviricilerimizin mükemmel tak/çalıştır desteği ile yüklenebilen sürücüleri cihaz ile birlikte sağlanmaktadır.




Endüstriyel ortamlarda veri iletimi için kurulan bağlantı hatları üzerinden yapılan veri iletimi, bu hatlar üzerinde oluşan gürültü ve parazit sinyalleri nedeniyle kesintiye ve bozulmaya uğramaktadır. Bu parazit sinyallerinin ana sebebi ortamdaki elektromanyetik kirliliktir ve RS485/RS422 ve CAN standartları farksal mod çalışmasıyla bu problemin üstünden gelir. Ancak, parazit oluşumunun diğer önemli bir sebebi de, hattın iki ucundaki farklı toprak potansiyelleri nedeniyle hat iletkenleri üzerinden akan kaçak akımlardır. İstenmeden oluşan bu sisteme "Groun Loop" denir. Bazan bu kaçak akım öyle yükselir ki, hattın her iki ucundaki cihazların bozulmasına dahi yol açar. Özellikle yıldırım düşmesi durumlarında oluşan aşırı hat akımları bunlara örnek olarak verilebilir. Bu durumdan kurtulmanın tek yolu, hattın iki ucundaki sistemleri birbirinden "galvanik" açıdan izole etmektir. Böylelikle, haberleşen cihazlardan birinde oluşup bu cihaza hasar veren şok koşullarının diğer cihazlara yürüyüp onlara da hasar vermesinin de önüne geçilir. Aynı bozucu ektenler, bu cihazlar ile besleme kaynakları arasındaki bağlantlar için de geçerlidir. Bu yüzden, besleme hatlarını da izole etmek en doğru seçimdir.



Bu izolasyon bariyerlerinin çevirici içinde oluşturulması için, besleme girişlerinde DC / DC konvertörler ve veri yolları üzerinde de optokuplörler kullanılır. Bariyerinin giriş ile çıkışı arasında hasar görmeden bloke edebileceği gerilim farkı, o bariyerin sınıfını belirler. Kullanımınıza sunduğumuz çevirici ve tekrarlayıcılardaki izolasyon bariyerleri genel olarak 3000 Vdc ve 3750 Vrms AC sınıfındadır.
